উল্লম্ব স্যান্ডউইচ বাসওয়ে

প্রোডাক্ট পজিশনিং: একটি দক্ষ পাওয়ার ট্রান্সমিশন সলিউশন উল্লম্ব পাওয়ার ডিস্ট্রিবিউশনের জন্য তৈরি

Qingdao Fenghua বৈদ্যুতিক উল্লম্ব স্যান্ডউইচ বাসওয়ে হল একটি উচ্চ-কারেন্ট পাওয়ার ডিস্ট্রিবিউশন সলিউশন যা উচ্চ-উত্থান বিল্ডিংগুলিতে পাওয়ার ডিস্ট্রিবিউশন শ্যাফ্ট এবং শিল্প প্ল্যান্টে উল্লম্ব বিদ্যুৎ সংক্রমণের মতো পরিস্থিতিগুলির জন্য সতর্কতার সাথে তৈরি করা হয়েছে। একটি "স্যান্ডউইচ" কমপ্যাক্ট-স্ট্যাকিং কাঠামোকে উল্লম্ব ইনস্টলেশনের জন্য অপ্টিমাইজ করা একটি নকশার সাথে একীভূত করার মাধ্যমে, পণ্যটি স্থান ব্যবহার, পাওয়ার ট্রান্সমিশন দক্ষতা, নিরাপত্তা এবং স্থিতিশীলতার ক্ষেত্রে একাধিক সাফল্য অর্জন করে, আধুনিক স্থাপত্য এবং শিল্প সেটিংসে উল্লম্ব শক্তি বিতরণের জন্য একটি প্রধান পছন্দ হিসাবে নিজেকে প্রতিষ্ঠিত করে।

প্রযুক্তিগত পরামিতি

মূল প্রযুক্তি: উল্লম্ব পরিবেশে পারফরম্যান্স ব্রেকথ্রু

1. কাস্টমাইজড "স্যান্ডউইচ" স্ট্যাকিং স্ট্রাকচার: উল্লম্ব স্থানগুলির জন্য অভিযোজিত একটি কমপ্যাক্ট ডিজাইন

পণ্যটি একটি "স্যান্ডউইচ" কাঠামো নিযুক্ত করে যা তিন-ফেজ কন্ডাক্টরের ফাঁকহীন, টাইট স্ট্যাকিং বৈশিষ্ট্যযুক্ত। কন্ডাক্টরগুলি উচ্চ-কার্যকারিতা ডাইইলেকট্রিক উপকরণ ব্যবহার করে একে অপরের থেকে সরাসরি উত্তাপিত হয়, যার ফলে পর্যায়গুলির মধ্যে বায়ু ফাঁকগুলি সম্পূর্ণরূপে দূর হয়। উল্লম্ব ইনস্টলেশন পরিস্থিতির জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে, ঐতিহ্যবাহী বাসওয়ে সিস্টেমের তুলনায় সামগ্রিক ভলিউম 30% কমাতে কন্ডাক্টর এবং ঘেরের কাঠামো পরিমার্জিত করা হয়েছে। এই ডিজাইনটি পাওয়ার ডিস্ট্রিবিউশন শ্যাফ্টের সীমাবদ্ধ স্থানগুলির মধ্যে একটি নিখুঁত ফিট করার অনুমতি দেয়, সীমিত উল্লম্ব চ্যানেলগুলির মধ্যে সর্বাধিক বর্তমান-বহন ক্ষমতা সক্ষম করে।

2. উচ্চ-বিশুদ্ধ কপার কন্ডাক্টর: উল্লম্ব পাওয়ার ট্রান্সমিশনে দক্ষতা নিশ্চিত করা

≥99.95% বিশুদ্ধতা সহ T2-গ্রেডের ইলেক্ট্রোলাইটিক কপারকে পরিবাহী উপাদান হিসাবে নির্বাচিত করা হয়েছে। 20°C এ, এর প্রতিরোধ ক্ষমতা 0.01777 Ω·mm²/m এর মতো কম এবং এর পরিবাহিতা 98% অতিক্রম করে। উল্লম্ব পাওয়ার ট্রান্সমিশন পরিস্থিতিতে, এই কম-প্রতিরোধের বৈশিষ্ট্যটি কার্যকরভাবে দীর্ঘ দূরত্বে ভোল্টেজ ড্রপ কমিয়ে দেয়, একটি উচ্চ-উত্থান বিল্ডিংয়ের প্রতিটি ফ্লোরে স্থিতিশীল সরবরাহ ভোল্টেজ নিশ্চিত করে। কন্ডাকটর পৃষ্ঠতলগুলি ঐচ্ছিকভাবে ক্ষয় প্রতিরোধ ক্ষমতা বাড়ানোর জন্য টিন বা সিলভার প্লেটিং দিয়ে চিকিত্সা করা যেতে পারে, এটি নিশ্চিত করে যে কম যোগাযোগ প্রতিরোধ দীর্ঘমেয়াদে বজায় রাখা হয়-এমনকি আর্দ্র শক্তি বিতরণ শ্যাফ্ট পরিবেশের মধ্যেও-এর ফলে সম্ভাব্য অতিরিক্ত উত্তাপের ঝুঁকি দূর হয়।

3. সমন্বিত উল্লম্ব তাপ নিঃসরণ ব্যবস্থা: দীর্ঘ দূরত্বে তাপমাত্রা বৃদ্ধির চ্যালেঞ্জ সমাধান করা

উল্লম্ব ইনস্টলেশনের সময় ঊর্ধ্বমুখী তাপের প্রবণতাকে মোকাবেলা করার জন্য, সিস্টেমটি একটি তিন-পর্যায়ের উল্লম্ব তাপ অপচয়ের পথ নিযুক্ত করে: "পরিবাহী - নিরোধক স্তর - ধাতু ঘের।" ঘেরটি এক্সট্রুড অ্যালুমিনিয়াম-ম্যাগনেসিয়াম খাদ থেকে তৈরি করা হয়েছে, যার পৃষ্ঠে সমন্বিত অনুদৈর্ঘ্য তাপ-অপচয় পাখনা রয়েছে। স্ট্যান্ডার্ড ইস্পাত ঘেরের তুলনায়, এই নকশা তাপ অপচয়ের পৃষ্ঠের ক্ষেত্রফলকে 35% বৃদ্ধি করে এবং তাপ পরিবাহিতা কার্যকারিতা পাঁচগুণ বাড়িয়ে দেয়। 40°C এর পরিবেষ্টিত তাপমাত্রায়, সংযোগ টার্মিনালের তাপমাত্রা বৃদ্ধি ≤60K থেকে যায়, যখন ধাতব আবরণের ≤30K থাকে—শিল্পের মানগুলির খুব কম-এর ফলে দীর্ঘ-দূরত্বের উল্লম্ব বিদ্যুৎ সংক্রমণের সময় স্থিতিশীল অপারেশন নিশ্চিত করা যায়।

4. "চিমনি প্রভাব" এর বিরুদ্ধে সুরক্ষা নকশা: একটি শক্তিশালী উল্লম্ব ফায়ার বাধা স্থাপন করা

"স্যান্ডউইচ" গ্যাপলেস গঠনটি সম্পূর্ণরূপে অবিচ্ছিন্ন বায়ু চ্যানেলগুলিকে নির্মূল করে; আগুন লাগলে, গরম বায়ুপ্রবাহকে বাসওয়ে সিস্টেমের মাধ্যমে দ্রুত ঊর্ধ্বমুখী হতে বাধা দেওয়া হয়। এটি কার্যকরভাবে এর উত্স থেকে "চিমনি প্রভাব" নির্মূল করে এবং প্রামাণিক জাতীয় অগ্নি নিরাপত্তা সংস্থাগুলির দ্বারা সফলভাবে পরীক্ষায় উত্তীর্ণ হয়েছে৷ উপরন্তু, একটি অগ্নি-প্রতিরোধী বৈকল্পিক একটি বিকল্প হিসাবে উপলব্ধ; মাইকা টেপের একটি যৌগিক নিরোধক স্তর ব্যবহার করে এবং সিলিকন রাবার সিরামিফায়েড করে, এই সংস্করণটি 960 ডিগ্রি সেলসিয়াসের চরম তাপমাত্রায় 180 মিনিটেরও বেশি সময় ধরে পাওয়ার সাপ্লাই বজায় রাখতে পারে, যার ফলে উঁচু ভবনগুলিতে অগ্নি নিরাপত্তা সার্কিটের জন্য কঠোর প্রয়োজনীয়তা মেটাতে পারে।

উল্লম্ব ইনস্টলেশনের জন্য একচেটিয়া বৈশিষ্ট্য

1. মডুলার উল্লম্ব সংযোগ সিস্টেম

ফ্যাক্টরি-প্রিফেব্রিকেটেড স্ট্যান্ডার্ড ইউনিট সমন্বিত, সিস্টেমটি অন-সাইট সংযোগের জন্য ডাবল-এন্ডেড টর্ক-নিয়ন্ত্রিত বোল্ট এবং ডিস্ক স্প্রিংস ব্যবহার করে। এই নকশাটি একটি ±4 মিমি ইনস্টলেশন সহনশীলতা সামঞ্জস্য করার অনুমতি দেয়, কার্যকরভাবে উল্লম্ব ইনস্টলেশনের অন্তর্নিহিত নির্ভুলতা বিচ্যুতিগুলিকে মিটমাট করে। সেগমেন্ট প্রতি ইনস্টলেশন সময় ≤10 মিনিট; ঐতিহ্যবাহী তারের তারের তুলনায়, নির্মাণ দক্ষতা 60% এর বেশি উন্নত হয়েছে।

2. স্তরযুক্ত প্লাগ-ইন ডিজাইন: নমনীয়ভাবে মেঝে-নির্দিষ্ট বিদ্যুতের চাহিদা পূরণ করে

ট্যাপ-অফ আউটলেটগুলি বাসবার ট্রাঙ্কিং বরাবর যে কোনও উল্লম্ব অবস্থানে খোলা যেতে পারে। ট্যাপ-অফ ইউনিটগুলি হট-প্লাগিং সমর্থন করে (লাইভ অবস্থার অধীনে সন্নিবেশ এবং অপসারণ), একটি "গ্রাউন্ড-ফার্স্ট, গ্রাউন্ড-লাস্ট" সংযোগ ক্রম নিশ্চিত করে বৈদ্যুতিক আর্কিংয়ের ঝুঁকি সম্পূর্ণরূপে দূর করতে। প্রতিটি ফ্লোর নমনীয়ভাবে ট্যাপ-অফ ইউনিটগুলিকে নির্দিষ্ট বিদ্যুতের প্রয়োজনীয়তার উপর ভিত্তি করে কনফিগার করতে পারে সমগ্র বাসবার সেগমেন্টগুলিকে পুনরায় সংযুক্ত করার প্রয়োজন ছাড়াই - নিখুঁতভাবে মেঝে বিন্যাস সামঞ্জস্য এবং উচ্চ-উত্থান বিল্ডিংয়ের সাধারণ ক্ষমতা সম্প্রসারণের প্রয়োজনীয়তাগুলিকে মিটমাট করে৷

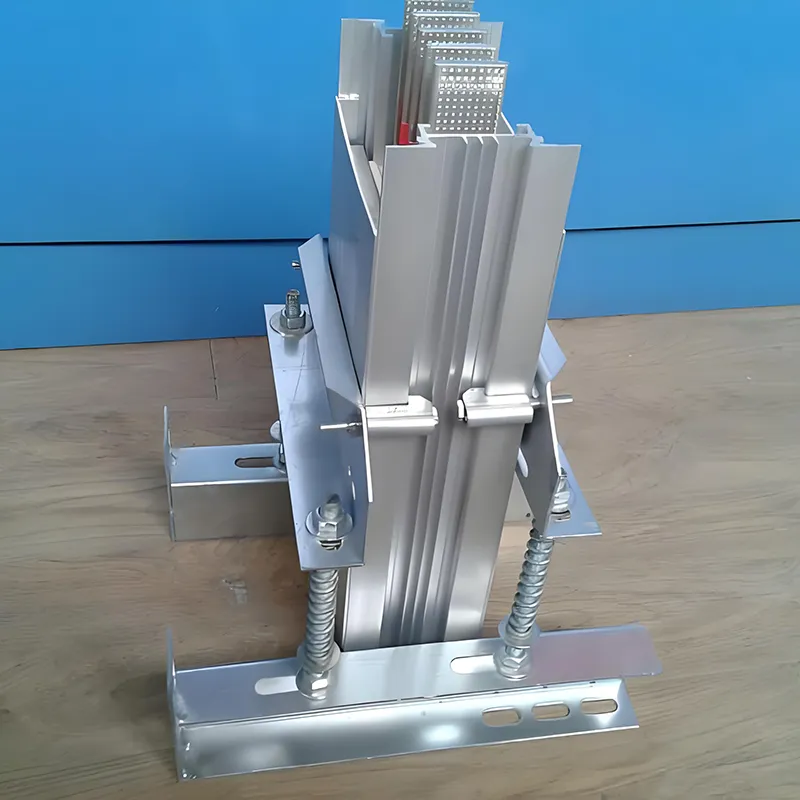

3. এন্টি-ড্রপ এবং সিসমিক রিইনফোর্সমেন্ট

বিশেষভাবে উল্লম্ব ইনস্টলেশন পরিস্থিতির জন্য ডিজাইন করা হয়েছে, সিস্টেমটি ডেডিকেটেড অ্যান্টি-ড্রপ বন্ধনী এবং সিসমিক রিইনফোর্সমেন্ট উপাদান দিয়ে সজ্জিত যা 8 মাত্রার ভূমিকম্পের প্রভাব সহ্য করতে সক্ষম, যার ফলে চরম অপারেটিং অবস্থার অধীনে বাসবার ট্রাঙ্কিংয়ের কাঠামোগত স্থিতিশীলতা নিশ্চিত করা যায়। বন্ধনী ব্যবধান নমনীয়ভাবে মেঝে উচ্চতা প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে: সোজা অংশের জন্য ≤3m এবং কোণার অংশগুলির জন্য ≤1.5m৷

অ্যাপ্লিকেশন দৃশ্যকল্প

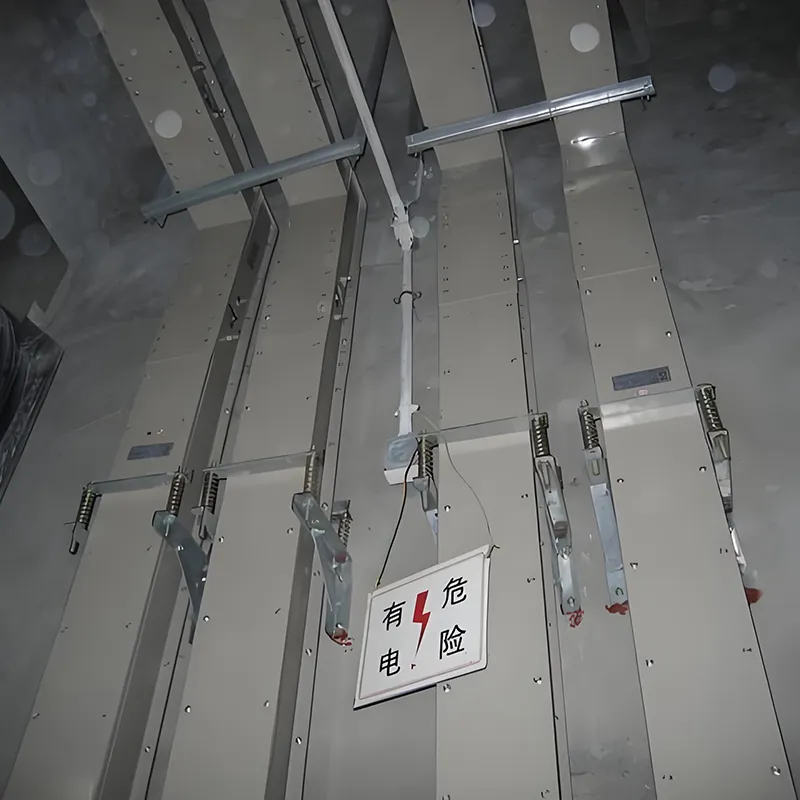

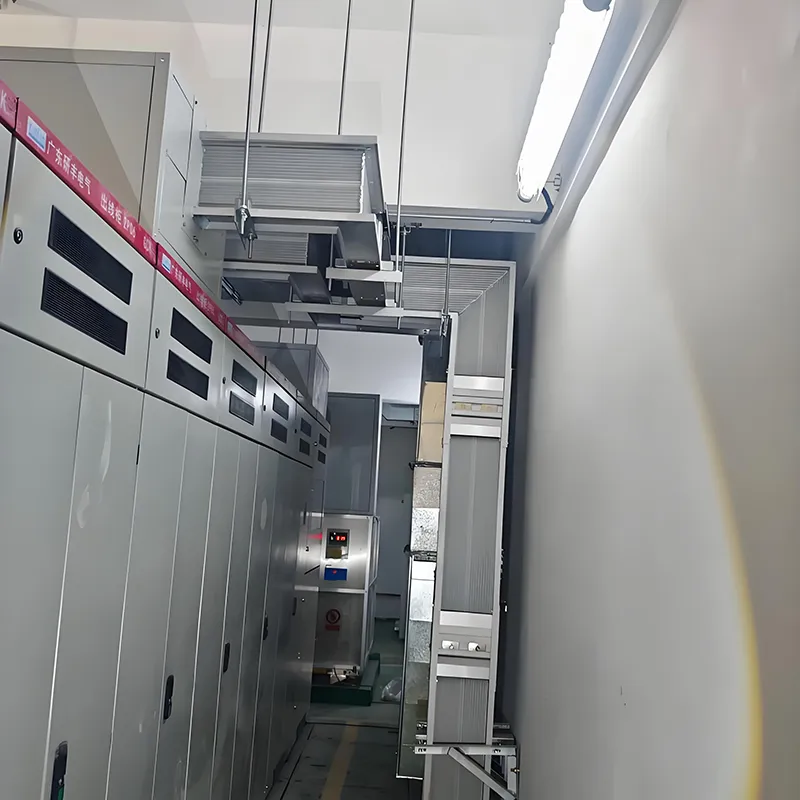

1. হাই-রাইজ বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন শ্যাফ্ট

উল্লম্বভাবে পাওয়ার ডিস্ট্রিবিউশন শ্যাফ্টের মধ্যে রুট করা, সিস্টেমটি ঐতিহ্যবাহী তারের প্রতিস্থাপন হিসাবে কাজ করে। একই বর্তমান ক্ষমতার জন্য, এটি কেবলগুলির জন্য প্রয়োজনীয় স্থানের মাত্র এক-তৃতীয়াংশ দখল করে, কার্যকরভাবে উচ্চ-বৃদ্ধি পাওয়ার ডিস্ট্রিবিউশন শ্যাফ্টের মধ্যে সীমিত স্থানের জটিল সমস্যা সমাধান করে। এর সম্পূর্ণরূপে আবদ্ধ কাঠামো ইঁদুরের উপদ্রব এবং আগুনের ঝুঁকির মতো বিপদ দূর করে, যার ফলে বিল্ডিংয়ের বিদ্যুৎ বিতরণ ব্যবস্থার সামগ্রিক নিরাপত্তা বৃদ্ধি পায়।

2. শিল্প কারখানায় উল্লম্ব শক্তি ট্রান্সমিশন

বহুতল শিল্প সুবিধার মধ্যে বড় আকারের সরঞ্জাম এবং স্বয়ংক্রিয় উত্পাদন লাইনের জন্য উল্লম্ব মেরুদণ্ড পাওয়ার সাপ্লাই প্রদান করে। এর উচ্চ কারেন্ট-বহন ঘনত্ব আদর্শভাবে ঘনীভূত সরঞ্জাম লেআউটের জন্য উপযুক্ত, যখন এর মডুলার প্রসারণযোগ্যতা উত্পাদন লাইনে নমনীয় সমন্বয় সমর্থন করে।

3. বিশেষায়িত উল্লম্ব পরিবেশ

জলরোধী কাস্ট-রজন পণ্যগুলি আর্দ্র এবং ক্ষয়কারী পরিবেশে উল্লম্ব শক্তি সংক্রমণের জন্য উপযুক্ত - যেমন ভূগর্ভস্থ ইউটিলিটি টানেল এবং রেল ট্রানজিট সিস্টেম। অগ্নি-প্রতিরোধী পণ্যগুলি পেট্রোকেমিক্যাল এবং পারমাণবিক শক্তি শিল্পের মতো কঠোর অগ্নি নিরাপত্তা প্রয়োজনীয়তা সহ উল্লম্ব শক্তি বিতরণের পরিস্থিতিতে প্রযোজ্য।

গ্রাহক মান

Qingdao Fenghua ইলেকট্রিক অ্যাপ্লায়েন্স ম্যানুফ্যাকচারিং কোং, লিমিটেড পশ্চিম উপকূলীয় নতুন এলাকার মধ্যে অবস্থিত সুন্দর উপকূলীয় শহর কিংডাওতে অবস্থিত। 2005 সালে প্রতিষ্ঠিত, কোম্পানিটি তারের ট্রে, বাসবার ট্রাঙ্কিং সিস্টেম এবং পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট সহ বৈদ্যুতিক পণ্যগুলিতে বিশেষজ্ঞ একটি নেতৃস্থানীয় প্রস্তুতকারক। আমাদের সাবসিডিয়ারি, Qingdao Fenghua Electric Co., Ltd., আমাদের মূল কোম্পানির পরিপূরক ভূমিকায় কাজ করে, সম্মিলিতভাবে একটি ব্যাপক পণ্য ম্যাট্রিক্স প্রতিষ্ঠা করে যা বিদ্যুৎ বিতরণ সরঞ্জামের সমগ্র বর্ণালীকে বিস্তৃত করে। সাম্প্রতিক বছরগুলিতে, কোম্পানিটি উদ্ভাবনের প্রতি অবিচল প্রতিশ্রুতি বজায় রেখেছে, শক্তি সংরক্ষণ এবং খরচ হ্রাসের ক্ষেত্রে উল্লেখযোগ্য ফলাফল অর্জন করেছে। আমাদের বেশ কিছু পণ্য—যেমন সেল্ফ-লকিং ক্যাবল ট্রে এবং কপার-অ্যালুমিনিয়াম কম্পোজিট বাসডাক্ট—তাদের উচ্চ সংযোজিত মূল্য এবং উন্নত প্রযুক্তিগত বিষয়বস্তুর জন্য বাজারের স্বীকৃতি অর্জন করেছে। উপরন্তু, আমাদের কাছে বিস্তৃত পরীক্ষার রিপোর্ট এবং বাধ্যতামূলক সার্টিফিকেশন সার্টিফিকেট রয়েছে যা বিস্তৃত বিস্তৃত বাসডাক্ট স্পেসিফিকেশন কভার করে, যা আমাদের ক্লায়েন্টদের বৈচিত্র্যময় এবং বহুমুখী চাহিদা সম্পূর্ণরূপে পূরণ করতে সক্ষম করে।

Qingdao Fenghua Electric এর উল্লম্ব স্যান্ডউইচ বাসওয়ে বেছে নেওয়ার মাধ্যমে আপনি উপকৃত হবেন:

• স্পেস অপ্টিমাইজেশান: উল্লম্ব স্থানের ব্যবহার তিনগুণ বৃদ্ধি করা হয়েছে, এটিকে শক্তি বিতরণ শ্যাফ্টের সাধারণ সীমাবদ্ধ পরিবেশের জন্য পুরোপুরি উপযুক্ত করে তোলে।

• শক্তি দক্ষতা: কম-প্রতিরোধী তামা কন্ডাক্টর এবং একটি কম-প্রতিক্রিয়াশীল কাঠামোগত নকশা বৈশিষ্ট্যযুক্ত, এটি বার্ষিক 10% থেকে 20% পর্যন্ত বিদ্যুৎ বিতরণের ক্ষতি হ্রাস করে।

• নিরাপত্তা এবং নির্ভরযোগ্যতা: সুরক্ষার একাধিক স্তরের পাশাপাশি একটি বিরোধী "চিমনি প্রভাব" নকশা অন্তর্ভুক্ত করে, এটি একটি শক্তিশালী উল্লম্ব অগ্নি বাধা স্থাপন করে।

• নমনীয় অভিযোজনযোগ্যতা: একটি স্তরযুক্ত প্লাগ-ইন ইন্টারফেস এবং মডুলার ইনস্টলেশন ক্ষমতা সহ, এটি ভবিষ্যতের মেঝে লেআউট সামঞ্জস্য এবং সরঞ্জাম সম্প্রসারণের প্রয়োজনীয়তা মিটমাট করে।

• ব্র্যান্ডের নিশ্চয়তা: Qingdao Fenghua থেকে 18 বছরের বিশেষ উত্পাদন দক্ষতার দ্বারা সমর্থিত, আমরা ব্যাপক বিক্রয়োত্তর পরিষেবা এবং প্রযুক্তিগত সহায়তা প্রদান করি।

FAQ

1. একটি উল্লম্ব স্যান্ডউইচ বাসওয়ে কি?

একটি উল্লম্ব স্যান্ডউইচ বাসওয়ে হল একটি কম্প্যাক্ট, উচ্চ-কারেন্ট ডিস্ট্রিবিউশন সিস্টেম যার স্তুপীকৃত কপার কন্ডাক্টর রয়েছে, যা উঁচু ভবন এবং শিল্প কর্মশালায় নিরাপদ এবং দক্ষ উল্লম্ব বিদ্যুৎ সংক্রমণের জন্য ডিজাইন করা হয়েছে।

2. বর্তমান এবং ভোল্টেজ রেটিং কি?

Fenghua বৈদ্যুতিক উল্লম্ব বাসওয়েগুলিকে 250A–6300A এবং ≤690VAC রেট দেওয়া হয়েছে, বিভিন্ন নিম্ন-ভোল্টেজ উচ্চ-কারেন্ট বিতরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

3. কন্ডাক্টরের জন্য কি উপকরণ ব্যবহার করা হয়?

উচ্চ-বিশুদ্ধতা T2 ইলেক্ট্রোলাইটিক কপার ব্যবহার করা হয়, কম ক্ষতি, উচ্চ পরিবাহিতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

4. কি সুরক্ষা স্তর পাওয়া যায়?

সুরক্ষার রেঞ্জ IP54 থেকে IP68, মডেলের উপর নির্ভর করে, এটি অন্দর, বহিরঙ্গন এবং কঠোর পরিবেশের জন্য উপযুক্ত করে তোলে।

5. বাসওয়ে কি আগুন-প্রবণ এলাকায় ব্যবহার করা যেতে পারে?

হ্যাঁ, অগ্নি-প্রতিরোধী মডেলটিতে 180°C পর্যন্ত রেট দেওয়া নিরোধক এবং আগুনের পরিস্থিতিতে নিরাপদ অপারেশনের জন্য ডিজাইন করা শর্ট-সার্কিট সহনশীলতা রয়েছে।

6.How উচ্চ এটা উল্লম্বভাবে ইনস্টল করা যাবে?

বাসওয়ের ধরন এবং লোডের প্রয়োজনীয়তার উপর নির্ভর করে উল্লম্ব ইনস্টলেশন 200 মিটার পর্যন্ত পৌঁছাতে পারে।

7. ইনস্টলেশন সহজ?

হ্যাঁ, মডুলার ডিজাইন এবং কমপ্যাক্ট কাঠামো দ্রুত এবং সুবিধাজনক ইনস্টলেশনের অনুমতি দেয়, শ্রম এবং প্রকল্পের সময় হ্রাস করে।

8. কোথায় এটি সাধারণত ব্যবহৃত হয়?

হাই-রাইজ বিল্ডিং শ্যাফ্ট, শিল্প কর্মশালা, কারখানা, ডেটা সেন্টার এবং অন্যান্য উল্লম্ব উচ্চ-বর্তমান বিতরণ পরিস্থিতিগুলির জন্য আদর্শ।
